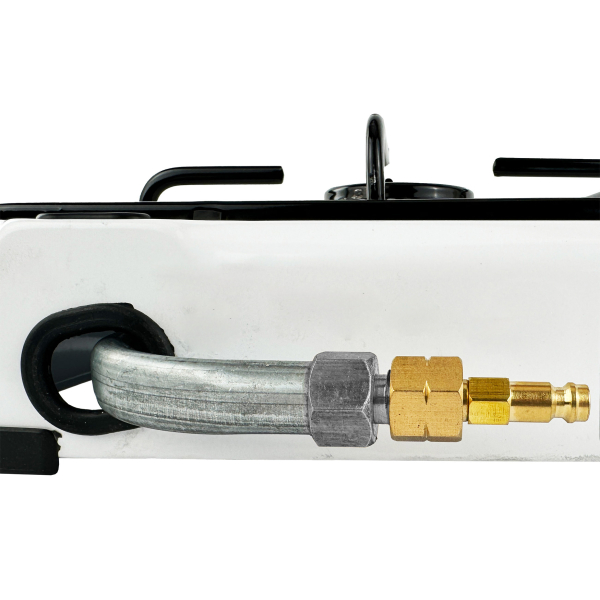

Stecknippel NW5 G1/4" links Innengewinde mit Konus

Stecknippel NW5 G1/4 Zoll links Innengewinde mit Konus

Der Stecknippel NW5 mit G1/4 Zoll Linksgewinde und Innengewinde mit Konus eignet sich für schnell lösbare Verbindungen von Werkzeugen, Schläuchen und Leitungen. Er ist besonders praktisch, wenn Komponenten regelmäßig verbunden oder getrennt werden müssen und dabei eine zuverlässige Verbindung gefragt ist.

Der Stecknippel besteht aus robustem Messing MS 58 und ist für den Einsatz in Druckluftsystemen und entsprechenden Versorgungsanlagen ausgelegt. In Kombination mit einer passenden NW5 Schnellkupplung lässt sich die Verbindung schnell und ohne zusätzliches Werkzeug herstellen oder wieder lösen.

Schnell verbinden und wieder lösen

Stecksysteme mit NW5 Anschluss ermöglichen eine besonders komfortable Handhabung. Der Stecknippel wird einfach in die passende Kupplung gesteckt und kann bei Bedarf ebenso schnell wieder getrennt werden. Dadurch eignet er sich beispielsweise für Werkstatt, Garage, Handwerk oder andere Anwendungen mit Druckluftleitungen.

Das System ist einseitig absperrend ausgeführt. Der Durchfluss des Mediums erfolgt nur im gekuppelten Zustand. Beim Verbinden öffnet das Ventil der passenden Verschlusskupplung, beim Trennen schließt es wieder. Dadurch wird ein unerwünschtes Zurückfließen des Mediums verhindert.

Vorteile des Stecknippels NW5

• NW5 Stecknippel für schnell lösbare Verbindungen
• G1/4 Zoll Linksgewinde
• Innengewinde mit Konus
• Gefertigt aus robustem Messing MS 58
• Werkzeugloses Verbinden und Trennen mit passender Schnellkupplung
• Für Druckluftleitungen und entsprechende Versorgungssysteme geeignet
• Hoher Betriebsdruck bis 35 bar
• Durchfluss bis 280 Liter pro Minute bei 6 bar
• Ideal für Werkstatt, Handwerk und technische Anwendungen

Technische Daten

• Ausführung: Stecknippel NW5
• Nennweite: NW5
• Gewinde: G1/4 Zoll links
• Gewindeart: Innengewinde mit Konus
• Material: Messing MS 58
• Betriebsdruck: 0 bis 35 bar
• Durchfluss: 280 l/min bei 6 bar

Wofür wird ein NW5 Stecknippel verwendet?

Ein NW5 Stecknippel dient dazu, Schläuche, Leitungen oder andere Komponenten schnell mit einer passenden Kupplung zu verbinden. Das ist besonders praktisch bei Anwendungen, bei denen Anschlüsse regelmäßig gewechselt oder getrennt werden müssen.

Welches Gewinde besitzt der Stecknippel?

Dieser Stecknippel besitzt ein G1/4 Zoll Links Innengewinde mit Konus. Vor der Bestellung sollte geprüft werden, ob Gewindeart, Gewinderichtung und Nennweite mit der vorhandenen Kupplung beziehungsweise Leitung übereinstimmen.

Wie hoch ist der maximale Betriebsdruck?

Der Stecknippel ist für einen Betriebsdruck von 0 bis 35 bar ausgelegt. Der angegebene Durchfluss beträgt 280 Liter pro Minute bei 6 bar.

Lieferumfang

1 x Stecknippel NW5 G1/4 Zoll links Innengewinde mit Konus

Hinweis: Für eine sichere und dichte Verbindung müssen sämtliche verwendeten Komponenten hinsichtlich Nennweite, Gewinde, Betriebsdruck und Einsatzzweck zueinander passen.
